عایق کردن کابل ها به چند دلیل ضرورت دارد که مهم ترین آن ها مانع شدن از هدایت جریان برق به خارج از کابل و ایجاد ایمنی و محافظت از کابل در برابر ضربات و فشارهای مکانیکی صورت میگیرد و همچنین عایق استاندارد باید ضمن داشتن ضخامت کافی ، انعطاف پذیر بوده و در صورت لزوم قابلیت ارتجاعی نیز داشته باشد.

بیرونی ترین لایه یک کابل ، غلاف آن است که روی عایق قرار گرفته و از عایق در برابر عوامل محیطی و مکانیکی محافظت می کند ، جنس غلاف بسته به محل مورد استفاده می‌تواند PVC، سرب، آلومینیوم یا فولاد باشد.

عایق برق در کابل‌ها نقش مهمی ایفا می‌کند ، چرا که از خسارات و آسیب‌های ناشی از اتصال کوتاه و تماس فیزیکی با دست جلوگیری می‌کند.

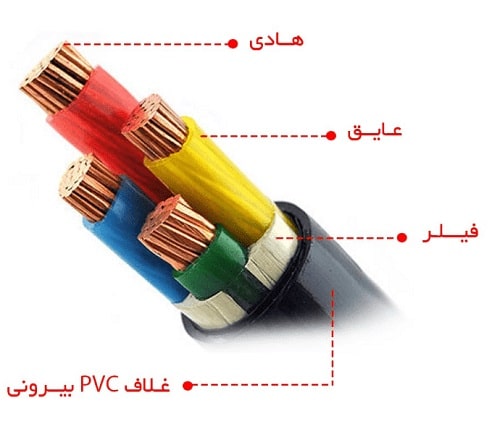

عایق سیم و کابل /

مهم‌ترین خطراتی که در محیط کار متوجه کابل برق است :

آتش سوزی به دلیل اتصال کوتاه

پارگی سیم و ایجاد اتصال کوتاه

خورده شدن سیم و کابل توسط جانوران

اتصال هادی سیم و کابل به بدنه سایر تجهیزات

افزایش خطر برق گرفتگی در تماس فیزیکی با کابل حاوی جریان

انواع عایق در کابل برق

عایق Polyvinyl chloride (PVC)

عایق XLPE

عایق پلی اتیلن (PET)

سیلیکون رابر (Silicone Rubber)

عایق Polyvinyl chloride (PVC)

پی وی سی یا پلی وینیل کلراید پر مصرف ترین پلیمر گرمانرم در صنعت سیم و کابل طی چند دهه اخیر بوده است ، بیشترین مصرف آن در عایق و روکش ( غلاف ) سیم و کابل های فشار ضعیف که در دما و شرایط معمولی کار می کنند استفاده می شود.

پلی وینیل کلراید (PVC) ماده ای غیر سمی و از رایج ترین انواع عایق های کابل های برق است ، این ماده در برابر اسید و برخی از مواد شیمیایی پایدار بوده و در برابر رطوبت ، شعله و سرما مقاومت بالایی دارد و جزو روکش های ضد آتش محسوب می شود.

عمر طولانی و سبک بودن ، دو ویژگی برجسته این مواد هستند و نسبت به عایق های روغنی که بیشتر در گذشته مورد استفاده قرار می گرفتند ، مقاومت بیشتر و قیمت کمتری دارند ، از آنجا که این کابل ها در برابر رطوبت مقاوم هستند از آن ها در فضای باز ، زیر خاک و درون آب استفاده می شود.

گرانول پی وی سی /

عایق XLPE

نوعی پلیمر از خانواده پلیمر های پلی اتیلن سنگین است که ساختاری مشبک دارد و امروزه به عنوان یکی از بهترین انواع عایق کابل های برق فشار متوسط و فشار قوی مورد استفاده قرار میگیرد.

نصب آسان ، ضد حریق بودن ، مقاوم در برابر تغییر شکل در دمای بالا و عدم نیاز به غلاف فلزی از مزایای برجسته کابل های فشار قوی و فشار متوسط با عایق XLPE محسوب می شود.


عایق XLPE /

عایق پلی اتیلن (PET)

عایق پلی اتیلن نیز نوعی پلیمر است که شباهت زیادی به PVC دارد اما تفاوت عمده این دو در این است که پلی اتیلن برخلاف پلی ونیل کلراید نسوز نبوده و آتش گیر است ، از این ماده به عنوان عایق کابل های برقی مثل کابل مخابراتی و کابل های فیبر نوری استفاده می شود.

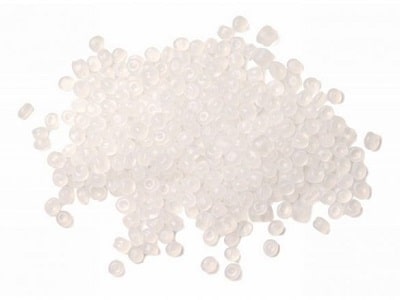

عایق XLPE /

سیلیکون رابر (Silicone Rubber)

یک مقوله مدرن از مواد پلاستیکی است که از سیلیکون و اکسیژن هیدروکربن ساخته شده است ، این امر آن را به یک ماده منحصر به فرد تبدیل می کند ، سیلیکون رابر به طور کلی غیر واکنش پذیر و در برابر محیط هایی با درجه حرارت بالا ( -60 تا +300 سانتیگراد ) مقاوم است.

سیلیکون با دوام است و طیف گسترده ای از مواد شیمیایی و دما مقاوم می باشد ، به همین دلیل سیلیکون بسیار تجاری شده و در بسیاری از صنایع از جمله خودرو ، ساخت و ساز ، انرژی ، الکترونیک ، مواد شیمیایی ، عایق و روکش حرارتی کابل ها و سایر تجهیزات مقاوم در برابر حرارت و... از آن استفاده می شود.

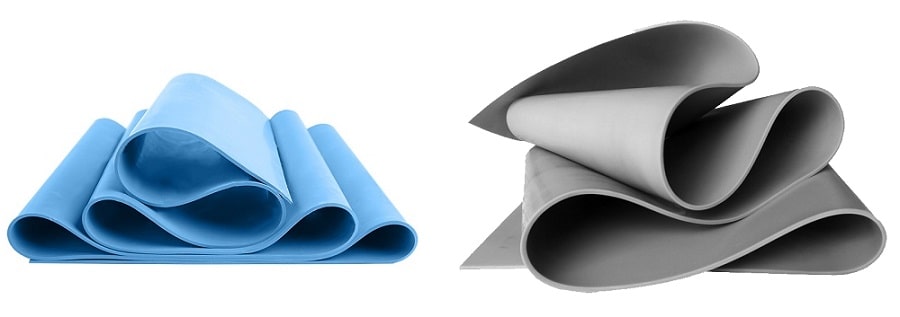

Silicone Rubber /
