آشنایی با کابل های cat5 و cat6
چـه نـوع کابـل شـبکه بـرای کاربردهای مـورد نظر شـما لازم اسـت؟

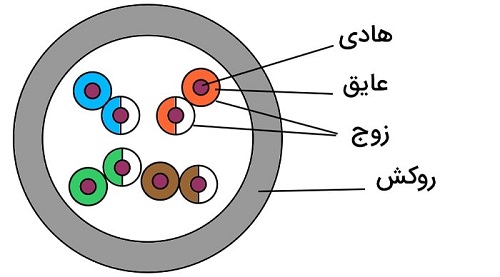

سيسـتم کابـل تابيده زوجی شـکلی از کابل کشـی اسـت کـه در آن دو رشـته هـادی عايـق دار به منظـور حـذف اختـلالات الکترومغناطيسـی (EMI) ناشـی از منابـع بيرونـی و همچنيـن برطرف کردن همشـنوايی از سـيم های جانبـی بـه هـم تابيـده می شـوند. کابل های تابيـده زوجی اغلـب از فلـز مـس سـاخته می شـود، ولی نـوع نقـره ای و يا سـاير انواع غيرمعمـول نيـز در سـاختار آن بـه کار گرفتـه می شـود. شـايد سـاختار کابلـی زوج تابيـده يکـی از قديمی تريـن انـواع سـاختارهای ابـداع شده باشد
الکساندر گراهام بل در 21 اکتبر 1879 کابل های تابیده زوجی را در اولین مدار تلفن به نام خود ثبت کرد.

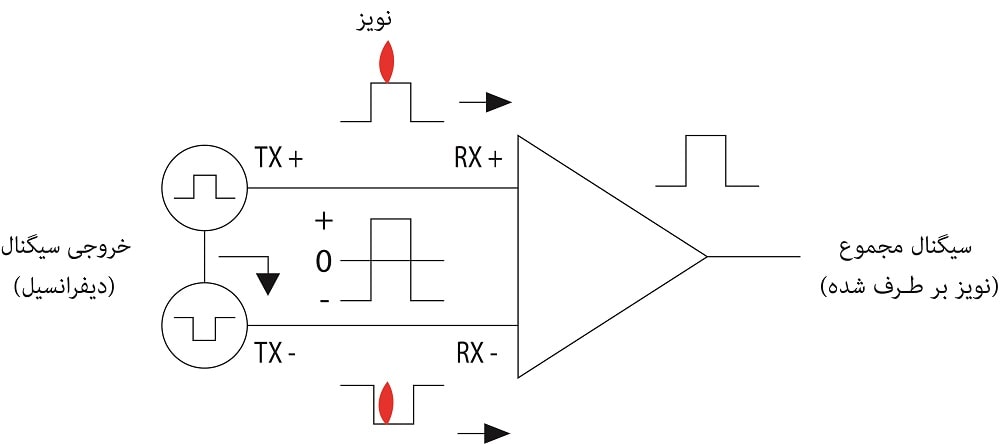

گاهـی کابل کشـی تابيـده زوجـی را تحـت عنـوان سيسـتم ديفرانسـيل نـام می برنـد. در سيسـتم ديفرانسـيل هر سـيگنال بـه طـور همزمان از دو خـط عبـور می کند. در يکی از خطوط، سـيگنال مثبـت (+) و در خط ديگـر بـه عنـوان سـيگال منفـی (-) منتقـل می شـود. دريافـت کننـده واقـع در بخـش انتهـای کابـل ايـن دو سـيگنال را دريافـت می کنـد.
اما هر دو سیگنال مورد نظر توسط نویز الکترومغناطیسی (EMI) رسـوخ کـرده در کابـل تغييـر پيـدا کرده انـد. ايـن تغييـرات بـه صورت ولتـاژ ناخواسـته افـزوده به سـيگنال مـورد نظر بـروز می کنـد. در اينجا ذکـر ايـن نکته اهميـت دارد که اين ولتاژ ناخواسـته به طـور همزمان و بـه يـک ميـزان به هـر دو خط اضافه شـده اسـت زيرا کابل بـه صورت يکنواخـت زوج شـده اسـت. ماهيـت سيسـتم ديفرانسـيل اين اسـت که وسـيلة دريافت کننـده بـه گونه ای طراحی شـده اسـت کـه اختلاف بين دو سـيگنال در ايـن دو خـط را از بيـن ببـرد. در ايـن حالـت، بخـش نويـز سـيگنال، کـه در هـر دو خـط يکسـان اسـت، از بين رفتـه و آنچه کـه باقـی می ماند سـيگنال عـاری از هر گونه نويز بوده و سـالم اسـت.
چنيـن ايـده ای بـه جلوگيـری از تداخـل سـيگنال از يـک خـط بـه خط مجـاور کمـک می کنـد. اين تداخـل همجواری سـيگنال را همشـنوايی می نامند.
این حد انتظار از حذف تداخل در کابل های تابیده زوجی عموما کفایت می کنـد. بـه همين دليل اسـت کـه کابل کشـی تابيده زوجی بـدون حفاظ (UTF) عموميـت بيشـتری دارد. امـا گاهـی تداخـلات الکترومغناطيسـی در برخـی از محيط هـای خـاص آنقـدر فراگيـر اسـت کـه حـد بالاتـری از حفاظ گـذاری در کابـل ضـروری اسـت. در چنيـن حالتـی اسـت کـه از کابل های تابیده زوجی حفاظ دار (STP) به عنوان جایگزین کابل های بدون حفاظ استفاده می شود.
کابل های STP به دو صورت ساخته می شوند :
در کابل های تابیده زوجی فویل دار (FTP) یک حفاظ تکی شامل مايـلار- فويـل به کار گرفته می شود.
اصول فنی سربندی کابل تابیده زوجی :
از جمله مواردی که در سیستم کابلی تابیده زوجی غالبا مورد توجه قرار نمی گیرد چگونگی برقراری سربندی کابل به کانکتور است. سيسـتم کابلـی تابيـدۀ زوجـی بـه گونه ای طراحی گردیده است که آمپدانس برابر با 100 اهم را برقرار نماید. ایجاد فاصله یا فضای دقیق بین سیم های زوج تعیین کننده آمپدانس کابل می باشد.

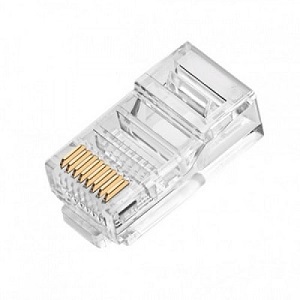

در شکل زیر کانکتوری را ملاحظه می کنید کـه دارای کارايـی بالايـی در انـواع کابل هـای تابيـده زوجـی cat5 و cat6 است.

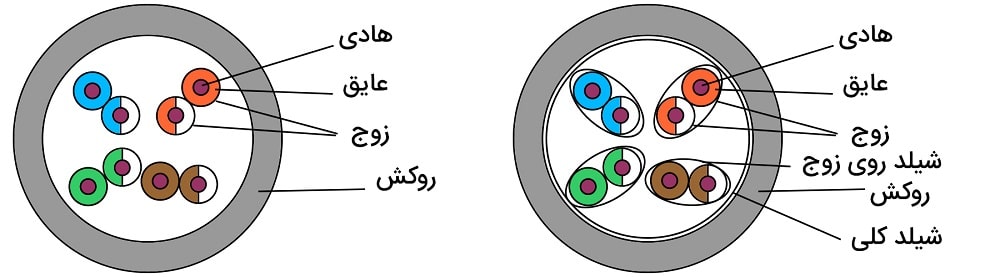

این عمل اساسا کابل را از تداخل الکترومغناطیسی (EMI) محافظت میکند. در کابل کشی های بسیارحساس اغلب کابل هایی استفاده می شود که دارای حفاظ ترکیبی اسکرین و شیلد می باشند و به آنها کابل های تابیده زوجی اسکرین و حفاظ دار S/STP می گویند.
در ايـن کابـل عـلاوه بر حفـاظ مايلار- فويـل از حفاظ هـای جداگانه بر روی هـر زوج نيـز اسـتفاده می شـود. اين عمـل باعث محافظت بيشـتر کابـل در برابـر همشـنوايی می گـردد. اين کابـل در حين کابل کشـی به فضـای زيـادی نيـاز دارد و سـربندی آن دشـوار اسـت بـه گونـه ای که کاربـرد آن قـدری بـا محدوديت همراه اسـت.
در بخـش بعـدی مزايـای کابل هـای حفـاظ دار را بـه طور مفصـل مورد بحـث قـرار می دهيـم. تا اينجـا به ايـن موضوع پرداخته شـد کـه اثبات گرديـده اسـت کـه سيسـتم تابيـدۀ زوجـی فنـآوری اسـت که به سـبب خصوصیات طراحی ذاتی خود طبیعتا تداخـلات را برطرف می سـازد.
سیستم کابلی تابیده زوجی , خصوصا نـوع بـدون حفاظ آن، بـه دليل هزینه مطلوب خود احتمالا پر مصرف تر از سایر گزینه ها می باشد.
در سـربندی ايـن کانکتـور به کابل هـای تابيدۀ زوجی به دليـل اينکه در هنـگام بازکـردن کلاف کابل به طـور طبيعی فاصلة حياتـی بين زوج ها تغييـر می يابـد، چالش هايـی بـروز می کنـد. بـرای رفـع چنيـن چالشـی می تـوان از کارخانـة توليـد کننـدۀ کابـل درخواسـت کـرد تـا کابل های شـبکه را توسـط افـراد متخصـص و کارآزمـوده در اين زمينه سـربندی کنـد. همچنيـن در هنـگام بارگيـری و حمـل کابل ها می تـوان در محل کارخانـة توليـد کابـل، آنهـا را حفاظ گـذاری نمود تـا از ثبات سـاختاری کابـل شـبکه اطمينان حاصل شـود.

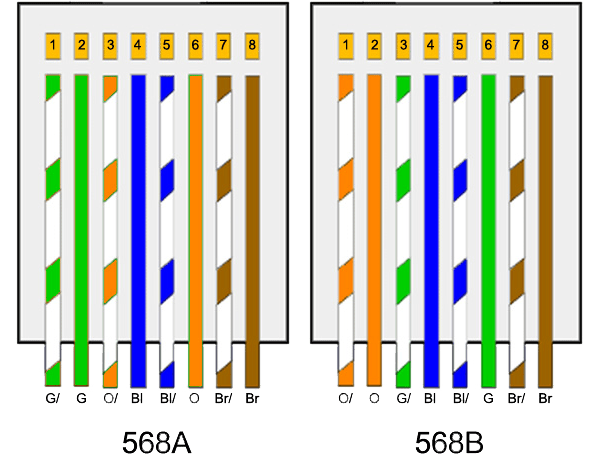

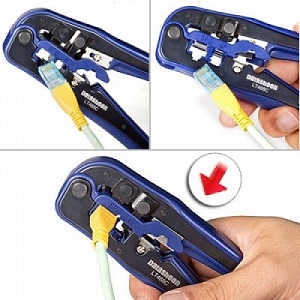

اگر شما تمايـل بـه کابل کشـی شـبکه خـود بـا اسـتفاده از کابل های UTP , کانکتورهای RJ-45 و انبر مخصوص باشید , در این صورت ممکـن اسـت در ارتبـاط بـا جانمايـی درسـت زوج های دارای رنگ های مختلف پرسـش هايی را در ذهن داشـته باشـيد.
پاسخ بـه ايـن سـئوال بـه امـور متعـددی برمی گـردد کـه بايـد در نصب يک شبکه خاص در نظر بگیرید.
عموما در شـبکه ها، از دو نـوع کابـل استفاده می شود
کابل patch شبکه متداول ترین نوع کابل در هر شبکه است و برای اتصال دو وسیله مختلف شبکه به کار می رود.
مثال هایی در این خصوص عبارتند از اتصال یک کامپیوتر به یک router یا اتصال یک مودم کابلی به یک x-box از کابل patch غالبا به عنوان کابل سر راست یاد می شود زیرا هر یک از پین ها در یک سر کابل همـواره بـه پيـن مربوطـه در سـر ديگر کابـل متصل می شود.
در ايـن صـورت چگونـه می تـوان پـی بـرد کـه کـدام رنـگ سـيم بـه کـدام پيـن وصـل می شـود؟ از نظـر فنـی چنيـن مبحثـی موضوعيـت نـدارد. تـا زمانـی کـه هـر سـيم بـه طـور مسـتقيم از يک سـر کابل به سـر ديگر آن می رود، سـيگنال در سرتاسـر مسـير يکسان باقـی می مانـد. در هـر صـورت، اسـتانداردهايی وجـود دارنـد کـه بايـد مـورد ملاحظـه قـرار گيرند.
گزينش كابل شبکه
پيـش از ورود بـه مبحـث مزايـای انـواع گوناگـون کابـل، تعييـن پهنای بانـد مـورد نيـاز اهميـت ويـژه ای دارد. تعييـن پهنـای بانـد مورد نيـاز به ايـن موضـوع کمـک می کنـد کـه کـدام يـک از سيسـتم های اترنـت 1000 BASE-T 100 یا اترنت سریع megabit برای شما مناسب است.
اترنت سریع AKA 100 BASE-T 100 یا اترنت Megabit برای مدت هـای مديـدی به عنوان شـکل اسـتاندارد صنعتی مخابرات شـبکه در سيسـتم کابلـی تابيـدۀ زوج مورد نظر بوده اسـت.
در همه رایانه های شخصی جدید خروجی های اتصال اترنت 100 مگابایتی تعبیه شده است , تجهیزات شبکه که در این سرعت 100 مگابایتی عمل کنند نیز به دلیل اینکه این فناوری جدید است باید دارای قابلیت کافی باشند , اتصالات اترنت سریع صرفا به کابل های شبکه cat5 نیاز دارند که دارای مزیت دیگری از نظر هزینه می باشند.
ميانگيـن نيـاز بـه پهنـای بانـد در منزل مسـکونی يا یک شرکت کوچک به ندرت فراتر از شبکه 100 مگابایتی است اما طـی پنـج سـال آينده شـبکه های اترنت سـريع به حـد پهنـای باند بالا بارگذاری خواهد شد.
بـرای تأميـن نيازهـای پهنای باند آتـی، نصب تجهيزات اترنـت گيگابايتی 100 BASE-T شدیدا توصیه می شود , اترنت گیگابیتی داده ها را در حد یک بیلیون بیت در ثانیه منتقل میکند و این به معنای سرعت 10 برابری نسبت به اترنت سریع است. کابل شبکه Cat5e برای پشتیبانی سرعت های گیگابیتی لازم است که عملکرد و مقوله ای حیاطی در انتقال گیگابیتی داده ها است ارتقا می دهد.

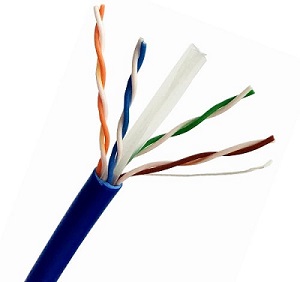

اترنت گیگابیتی با استفاده از کابل های cat6 به خاطر خصوصیات ذاتی طراحی آنها عملکرد به مراتب بهتری نیز خواهند داشت.
خوشـبختانه همـواره امکان ارتقاء تجهيزات شـبکه در آينـده و برقراری شـبکه بـا اسـتفاده از کابل هـای جديـد وجود خواهد داشـت.
به عنوان مثال کابل cat6 در صورت در دسترس گرفتن آتی اترنت 10 گیگابیتی طراحی شده است تا از این شبکه پشتیبانی نماید, بنابراین در طراحی شبکه خود به کارگیری کابل cat6 به شرایط مطمئن تری دست پیدا می کنید , خصوصا با توجه به این که کابل cat6 پشتیبان مناسب تری نسبت به cat5e در شبکه اترنت 100 مگایتی است.
پیمانکاران در سراسر دنیا به حدی از کابل های cat6 خاطر جمع و مطمئن هستن که کابل های زشف6 خود را با این ضمانت نصب می کنند که تا 25 سال از رده خارج نشود.
