کابل ابزار دقیق چیست ؟

کابل های ابزار دقیق به کابل هایی گفته می شود که در سیستم های پردازشی و کنترلی مورد استفاده قرار می گیرد که دارای قابلیت های مختلفی همچون مقاومت در برابر نویز پذیری از امواج درونزا و برونزا و مقاومت در برابر تداخلات و تاثیر پذیری از کابل های همجوار و یا منابع تولید امواج الکترو مغناطیس است و این امکان را دارند که جریان های پایین یا سیگنال هایی در سطح ولتاژ پایین را بدون هیچ گونه تغییری انتقال دهند.

کابل ابزار دقیق بیشتر در پالایشگاه‌ها ، پتروشیمی ، پست برق ، تصفیه آب ، معدن و… مورد استفاده قرار می گیرد.

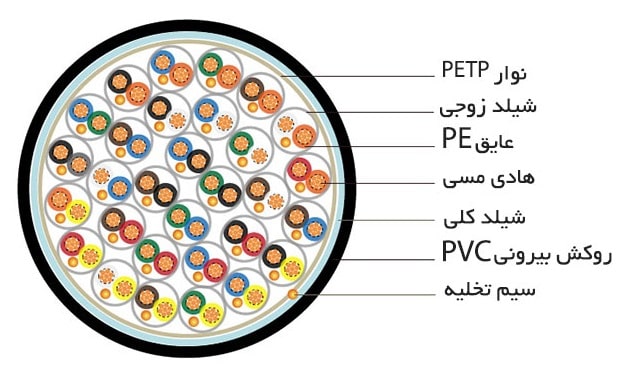

ساختار کابل ابزار دقیق

هادی :

مس آنیل شده گروه 1 (تک مفتولی) ، گروه 2 (تابیده شده منظم) و یا گروه 5 (انعطاف پذیر – افشان) به صورت ساده یا قلع اندود مطابق با استاندارد BS 6360

عایق :

آمیزه PVC ، PE ، HFFR یا XLPE

نحوه قرارگیری رشته ها :

رشته ها به صورت تکی یا المان های زوج ، سه تایی و یا چهار تایی با رنگ بندی یا شماره گذاری مشخص می شوند

اسکرین زوج ها :

برای کابل های دارای اسکرین روی زوج به صورت سیم ارت قلع اندود ، فویل آلومینیوم و نوار پلی استر و یا سیم های بافت مس یا مس قلع اندود و یا ترکیب بافت و فویل

اسکرین کلی :

برای کابل های دارای اسکرین کلی به صورت سیم ارت قلع اندود ، فویل آلومینیوم و نوار پلی استر و یا سیم های بافت مس یا مس قلع اندود و یا ترکیب بافت و فویل

روکش میانی :

آمیزه PVC ، PE یا HFFR

زره :

سیم های فولادی گالوانیزه ، نوار فولادی دوبل و یا بافت سیم فولادی روی روکش میانی برای کابل های زره دار

روکش :

آمیزه PVC ، PE یا HFFR. رنگ روکش به طور معمول مشکی است

کاربرد کابل های ابزار دقیق :

کابل‌ های ابزار دقیق با استاندارد های مختلفی تولید می‌شوند که هر یک برای شرایط خاصی کاربرد دارند ، این کابل‌ ها در صنایع حساسی نظیر گاز ، پتروشیمی و نفت ، در نیروگاه‌ ها و همچنین در ارتباط با دستگاه‌ های حساسی استفاده می‌شوند ، بنابراین تولید کنندگان کابل ابزار دقیق استاندارد های سطح بالایی را در تولید این کابل‌ ها در نظر می‌گیرند.

از این کابل‌ ها می‌توان به ‌صورت فنی در زیر زمین ، محیط‌ های روباز ، فضای داخلی سرپوشیده ساختمان‌ ها و کانال‌ ها استفاده کرد و همچنین در محیط‌ هایی که خطر تماس با مواد شیمیایی و روغن نیز وجود داشته باشد هم این کابل‌ ها گزینه مناسبی هستند.

انواع کابل های ابزار دقیق :

کابل ابزار دقیق آرموردار

کابل ابزار دقیق سیلیکونی

کابل ابزار دقیق ضد آتش

کابل ابزار دقیق اعلام حریق

کابل ابزار دقیق آرموردار :

کابل‌های ابزار دقیق آرموردار بطور کلی در سه مدل تولید می‌شوند.

مدل اول : کابل ابزار دقیق با روکش پلی اتیلن می‌باشد که به آرمور یا همان زره مجهز است ، از این کابل در محیط‌های خارجی و به‌ ویژه برای دفن در زیر زمین استفاده می‌شود ، روی بدنه این نوع کابل، کد P1T2 حکاکی شده است که بیانگر اطلاعات ذکر شده می‌باشد.

مدل دوم : کابل ابزار دقیق با روکش پلی اتیلن می‌باشد که مجهز به آرمور یا زره است ، اما زره این مدل حاوی سرب است ، این کابل برای محیط‌های نفتی و پالایشگاهی طراحی شده و زره آن قابلیت مقاومت در برابر مواد نفتی را دارد ، روی بدنه این کابل کد P1T3 حکاکی شده که بیانگر اطلاعات فوق است.

مدل سوم : کابل ابزار دقیق با روکش PVC است ، این کابل نیز مجهز به زره می‌باشد و از آن برای محیط‌های خارجی و دفن در زیر زمین استفاده می‌شود ، تنها تفاوت این کابل با مدل اول ، جنس روکش کابل است ، روی بدنه این مدل، کد P2T2 حکاکی شده است.

عنوان	جنس روکش	کد	توضیحات
مدل یک	پلی اتیلن	P1T2	دارای عایق پلی اتیلن همراه آرمور (زره) ، مناسب برای محیط‌های باز و دفن در زیر زمین.
مدل دو	پلی اتیلن	P1T3	دارای عایق پلی اتیلن همراه آرمور (زره) و لایه مقاوم در برابر مواد نفتی. مناسب برای محیط‌های نفتی و پالایشگاهی.
مدل سه	PVC	P2T2	دارای عایق PVC همراه آرمور (زره) ، مناسب برای محیط‌های باز و دفن در زیر زمین.

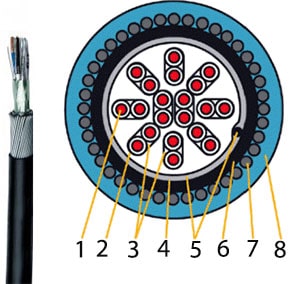

کابل ابزار دقیق عایق پلی اتیلن زره دار

کابل های ابزار دقیق با عایق پلی اتیلن به صورت مسلح دارای استاندارد BS 5308 ،Part 1 ،Type 2 بوده و دارای آرمور مناسب برای استفاده در محیط آزاد و به صورت دفنی در زیر زمین است.

ساختار کابل با توجه به تصویر بالا به شرح زیر است

1 - هادی از جنس مس آنیل شده

2 - عایق پلی اتیلن

3 - لایه محافظ برای جلوگیری از تاثیر امواج الکترو مغناطیس پیرامونی

4 - لایه PETP

5 - نوار آلومینیوم-پلی استر، در تماس با سیم تخلیه از جنس مس قلع اندود

6 - لایه روکش داخلی مشکی از جنس پلی اتیلن

7 - آرمور سیم مفتول فولادی گالوانیزه

8 - روکش بیرونی از جنس PVC

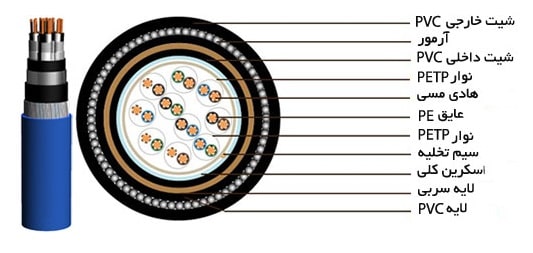

کابل ابزار دقیق عایق پلی اتیلن سرب دار

کابل های ابزار دقیق با عایق پلی اتیلن و دارای محافظ مکانیکی و هم چنین مقاوم در برابر مواد هیدرو کربنی معمولاً در تاسیسات نفتی و پالایشگاه ها استفاده می گردد.

ساختار کابل با توجه به تصویر بالا به شرح زیر است

1 - هادی از جنس مس گرما دیده

2 - عایق پلی اتیلن

3 - لایه محافظ برای جلوگیری از تاثیر امواج الکترو مغناطیس پیرامونی

4 - لایه PETP

5 - نوار آلومینیوم-پلی استر، در تماس با سیم تخلیه از جنس مس قلع اندود

6 - لایه روکش داخلی مشکی از جنس پلی اتیلن

7 - غلاف از جنس سرب جهت جلوگیری از نفوذ مواد هیدرو کربنی (نفتی) به ساختمان کابل

8 - روکش داخلی از جنس PVC

9 - زره سیم مفتول فولادی گالوانیزه

10 - روکش بیرونی از جنس PVC

کابل ابزار دقیق سیلیکونی :

کابل های ابزار دقیق سیلیکونی جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می رود و قابل نصب در فضای باز و یا بصورت دفن در زمین می باشد ، برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیرهای برقی) و نوع با شید کلی آن و برای سیستم های آنالوگ نوع شیلدار زوجی و کلی آن Overall screen مورد استفاده قرار میگیرد.

کابل ابزار دقیق وظیفه دارد یک مسیر مطلوب و رضایت بخش برای دریافت و انتقال سیگنال آماده کند ، تنوع بسیاری در تجهیزات و عملگر ها وجود دارد و اینکه چه میزان حساس بودن یا اثر بخش بود طبیعتا قابل تغییر است و در شرایط متفاوتی کار می کنند که بنا به نوع کار کابل ابزار دقیق مناسب آن را استفاده می کنند و در انواع کارخانه ها ، پالایشگاه ها ، نیروگاه ها ، پست های برق و پتروشیمی و در بسیاری از صنعت های دیگر کاربرد دارد.

کابل های ابزار دقیق سیلیکونی با هادی هایی از جنس افشان و مفتول قابل ارائه می باشند ، از خصوصیات کابل های ابزار دقیق سیلیکونی میتوان به مواردی از قبیل : مقاوم بودن در برابر نور خورشید ، اسید ها ، الکل ها ، روغن ها با وزن مولکولی بالا ، اشعه مادون قرمز ، ماورا بنفش ، اشعه گاما و شرایط جوی مانند محیط سرد و خشک و کویری و محیط های شرجی با رطوبت بالا اشاره کرد.

از ویژگی های مهم کابل های ابزار دقیق سیلیکونی انعطاف پذیری بالا در محدوده ی دمایی 60- تا 200+ درجه سانتی گراد و همچنین خاصیت عاری بودن از گاز های اسیدی (Halogen Free) ، عدم انتشار گاز های سمی در هنگام آتش سوزی (Low Smoke) ، عدم انتشار شعله (Flame Retardant)

کابل ابزار دقیق ضد آتش

کابل های ابزاردقیق ضد آتش جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می روند و قادر به مقاومت در برابر آتش در مدت زمان حداقل سه ساعت می باشند همچنین قابلیت نصب در فضای باز ، بصورت دفن در زمین ، داخل ساختمان و یا در داخل کانال را دارند ، برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیر های برقی) نوع با شید کلی آن (Overall screen ) و برای سیستم های آنالوگ نوع شیلددار زوجی و کلی آن (Individual & Overall screen) مورد استفاده قرار می گیرد. شیلد کلی کابل قادر است آن را در برابر نویز های خارجی محافظت نماید.

کابل ابزار دقیق اعلام حریق

این کابل‌ها به صورتی طراحی شده اند که برای یک بازه زمانی مشخص می‌توانند با حرارت‌های بسیار بالا مقابله کنند و تحمل بالایی دارند. کابل‌های اعلام حریق با داشتن مقاومت در برابر شعله و حرارت در سیستم‌های اعلام و اطفای حریق ، سیستم‌های حفاظتی و هشدار آتش در ساختمان‌ها به صورت گسترده مورد استفاده قرار می‌گیرند ، کابل اعلان حریق در مواردی مورد استفاده قرار می‌گیرند که ایمنی در برابر آتش سوزی بسیار مهم است.

کابل نسوز اعلام حریق دارای یک هادی از رشته های مسی قلع اندود شده می باشد. کیفیت این هادی را دارا بودن استانداردهای IEC 60228 و VDE 0295 تضمین می کنند. برای جلوگیری از تاثیر منفی نویزهای موجود در محیط بر روی انتقال سیگنال در این کابل ها، از یک حفاظ آلومینیومی به همراه دو لایه پوشش پلی استر در زیر و روی سیم تخلیه استفاده می شود و در نهایت روکش از جنس سیلیکون این کابل را در برابر حرارت و شعله مقاوم می کند.

کابل اعلام حریق و کابل ضد شعله متفاوت از هم هستند و نباید اشتباه گرفته شوند ، اهداف کاری هر دو کابل در یک مسیر است اما به طور کلی متفاوت طراحی شده اند. کابل ضد شعله فقط می تواند از انتشار آتش جلوگیری کند اما کابل های اعلام حریق به شکلی طراحی شده اند که اجازه می دهد مدار بتواند فعالیت لازم در برابر آتش را برای مدت مشخصی داشته باشد.

آزمایشات و تست‌ کابل های ابزار دقیق

بر اساس استاندارد EN50288 تست های مختلفی برای استاندارد بودن کابل ابزار دقیق گرفته میشود که در زیر بیان شده است

1 - تست مقاومت هادی

2 - تست high voltage

3 - تست مقاومت عایقی

4 - ظرفیت خازنی

5 - ازدیاد طول هادی

6 - ضربه

7 - تست دوام مارک سیم

8 - تست استقامت کششی و درصد ازدیاد طول کششی(عایق و روکش)

9 - تست shrinkage

نکات مهم در خرید کابل ابزار دقیق

از آنجا که کابل های ابزار دقیق کابلهایی بسیار تخصصی و مهم هستند و استفاده از کابل نامرغوب ممکن است سبب خسارات جبران ناپذیری شود، عموما خرید این کابل‌ها را به دست افراد متخصص میسپارند ، برای خرید کابل ابزار دقیق باید به نکات زیر توجه فرمایید.

1 - باید دقیقا بدانیم که کابل ابزار دقیق را برای چه منظور و چه عملکردی درنظر داریم. به عنوان مثال ممکن است مقاومت زیادی را مد نظر داشته باشیم یا قدرت بیشتر

2 - قبل از خرید این کابل باید به شرایط محیطی دقت کنیم ، این که بدانیم کابل ابزار دقیق قرار است در چه محیطی استفاده شود ما را در انتخاب نوع کابل ، روکش و عایق آن کمک شایانی خواهد کرد ، به عنوان مثال کابل ابزار دقیقی که در پالایشگاه استفاده میشود با کابل ابزار دقیق که در بیمارستان استفاده خواهد شد متفاوت است.

3 - قیمت همواره یکی از اصلی ترین عوامل محدود کننده برای خرید کابل ابزار دقیق است. ممکن است برای شما این سوال به وجود آید که علت تفاوت قیمت کابل ابزار دقیق در چیست ؟ علت آن در ساختار داخلی کابل ابزار دقیق می باشد ، به این صورت که در برخی کابل های ابزار دقیق از روکشی قوی و سنگین استفاده می کنند که همین امر موجب گران شدن آن کابل خواهد شد
