انواع اتصالات سیم و کابل
ﻣﻨﻈﻮر از اﺗﺼﺎﻻت ﺳﻴﻢ و کابل ﺑﻪ ﻫﻢ ﺑﺴﺘﻦ ﻫﺎدي ﻫﺎ است و لازم به ذکر است که اتصال سیم ها به تجهیزات الکتریکی و یا اتصال آنها به یکدیگر نقش بسیار مهمی در سیم کشی برق ساختمان ایفا می کنند.
زﻳﺮا ﻳﻚ ﻣﺪار اﻟﻜﺘﺮﻳﻜﻲ وﻗﺘﻲ ﺧﻮب ﻛﺎر ﻣﻲﻛﻨﺪ ﻛﻪ اﺗﺼﺎﻻت ﻣﻌﻴﻮب ﻧﺪاﺷﺘﻪ ﺑﺎﺷند ، اﺗﺼﺎل ﺑﺎﻳﺪ از ﻧﻈﺮ ﻣﻜﺎﻧﻴﻜﻲ ﻣﺤﻜﻢ و از ﻧﻈﺮ اﻟﻜﺘﺮﻳﻜﻲ ﻫﺎدي ﺧﻮبی باشد.

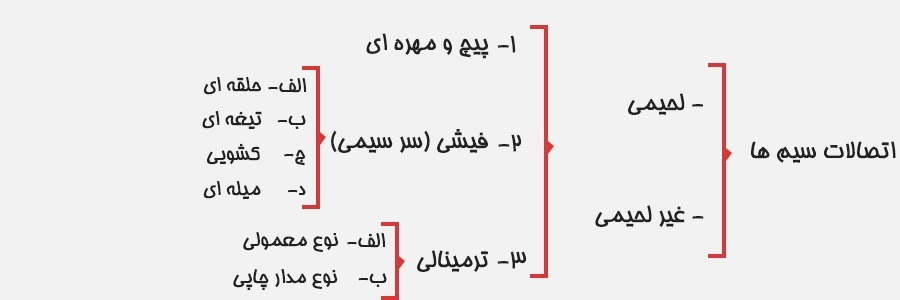

تصالات سیم ها به دو دسته تقسیم می شوند :
نحوه اتصال صحیح دو سیم
انواع رایج اتصالات سیم و کابل

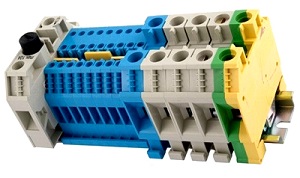

1- ترمینال ها
پیچیدن سیم ها به دور هم برای ایجاد اتصال الکتریکی و عایق بندی محل اتصال با نوار چسب الکتریکی ممنوع است ، علاوه بر این کمرگیری های سیم ها جهت اتصال سیم ها به یکدیگر نیز مجاز نمی باشد ، از ترمینال جهت اتصال مطمئن سیم ها به یکدیگر استفاده می شود که در سه دسته شاخه ای ، سرامیکی و تابلویی موجود است.

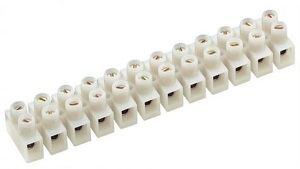

ترمینال شاخه ای
ترمینال شاخه ای خود به دو دسته خشک و نرم تقسیم می شود.
ترمینال سرامیکی
نوع دیگری از ترمینال که با نام ترمینال سرامیکی شناخته می شود، برای سیم کشی برق بخاری و سیم کشی ترموکوپل در مکان های با درجه حرارت بالا استفاده می شود. هم چنین برای اتصال دو سیم به یکدیگر در کاربردهای دمای بالا استفاده می شود.

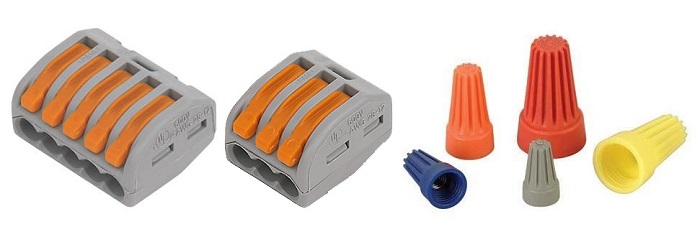

2- کانکتور ها
برای انشعاب گیری از یک سیم استفاده می شود و در انواع سه خانه و پنج خانه و پیچی در بازار موجود می باشد.

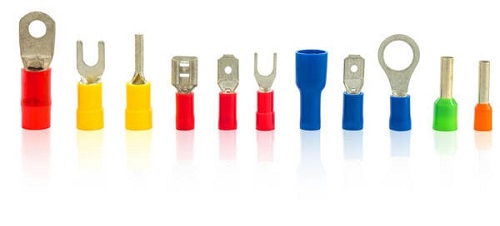

3- وایرشو
برای اتصال مطمئن و سریع یک سیم به یک ترمینال یا اتصال کابل ها به وسایل برقی، از وایرشواستفاده می شود. وایرشو طوری روی سیم قرار می گیرد که قسمت عایق وایرشو روی عایق سیم و قسمت هادی آن روی سیم برهنه ی مورد نظر زیر ترمینال جاگذاری و پیچ گردد تا اتصال مناسب بین وایرشو و سیم برقرار گرددسپس برای اتصال سیم و ترمینال کافی است بدنه های وایرشو درترمینال مورد نظر پیچ گردد.
مزایای وایرشو :
انواع وایرشو
مزایای وایرشو :
وایرشوی ساده
برای ترمینال های الکتریکی بدون درز استفاده می شوند، این وایرشوها به شکل عمومی مورد توجه هستند و عرض های گوناگونی دارند.
وایرشوی حلقوی
میزان جریان لحیم کاری و دمای کابل با این وایرشو فراهم می شود ، برای نصب آن پیچ رسانا باز می گردد و ناحیه ی رسانای سرسیم اطراف پیچ قرار می گیرند روکشی قیفی این وایرشو باعث سهولت در قرارگیری سیم درون وایر شو می گردد.

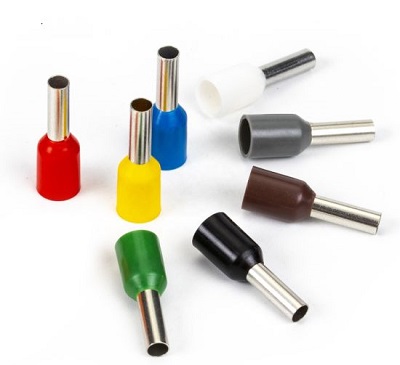

وایرشو سوزنی
از ویژگی های بارز این سرسیم آن است که از آسیب رسیدن به سیم حین ورود به ترمینال جلوگیری می کند، نحوه اتصال این سرسیم پرسی خواهد بود ، نحوه ی اتصال به این ترتیب است که بخش رسانای وایرشو درون ترمینال مستقر می گردد و ارتباط بین ترمینال و سیم برقرار می گردد.
وایرشو فیش مادگی
این وایرشو برای اتصال دوسیم به شکل موقت استفاده می شود ،سرسیم های فیش نری نیز در مقب وایرشوهای فیش مادگی به کار می رود این سرسیم ها با هم قابل استفاده هستند و در اتصالات محکم کاربرد دارند.
وایرشو تک روکش دار
این وایرشوها تک ورودی هستند و عایق های به کار رفته درآن ها به شگل قیفی می باشد.یک سیم وارد وایرشو تکی شده . با ابزار مناسب پرس می شود تا ارتباط ناگسستنی فیزیکی بین سیم و وایرشو ایجاد شود.
کانکتور پیچی
نوعی از اتصالات هستند که برای اتصال دو یا چند رسانا به کار می روند و جایگزین مناسبی نسبت به سایر ترمینال ها هستند.
مزایا :
اتصالات کابل
در این قسمت از مبحث انواع اتصالات سیم و کابل به طور اختصاصی به اتصالات کابل می پردازیم. منظور از اتصالات کابل، اتصال انتهایی، اتصال سر به سر، اتصال سه راهی، اتصال و اتصال چهارراه است. در مواردی که کابل صدمه ببیند و بخواهند آن را ترمیم کنند و یا جهت اتصال کابل ها در مسیرهای طولانی و همین طور در انشعابات و انتهای خطوط، جهت اتصال کابل ها از وسایلی استفاده می شود که می توانند محل اتصال را در مقابل رطوبت، فشارهای مکانیکی و عوامل الکتریکی حفاظت کنند. این وسائل، مفصل و سر کابل نامیده می شوند.

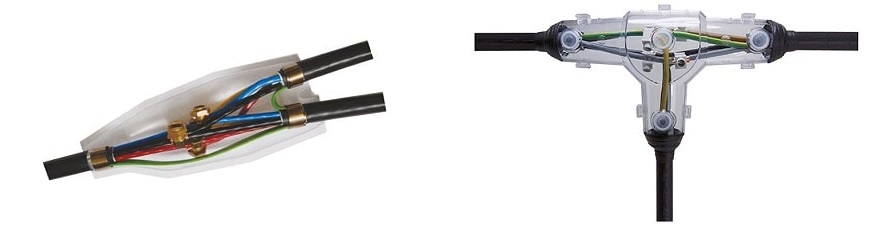

انواع مفصل کابل
مفصل ها و سر کابل ها معمولاً از چدن ، فولاد و یا مواد عایقی مانند PVC پروتلين و غیره در اندازه های مختلف ساخته می شوند که هر کدام بسته به اندازه و نوع جنسشان با علامت مخصوصی مشخص شده و کاربرد خاصی دارند ، کلیه مشخصات مفصل ها و سر کابل ها در کاتالوگ کارخانه سازنده درج شده است.
1- مفصل های VS
یکی از متداول ترین نوع مفصل ها است که در مورد کابل های مسلح از آنها استفاده می شود. جنس آنها از چدن بوده و در ترم های VS8 تا VS۶۴ یافت می شود
1- مفصل های PV
مفصل های PV برای انشعاب کابل های پروتودور در مواردی که احتیاج به مفصل چدنی و یا فولادی نباشد مورد استفاده قرار می گیرد، لذا بیشتر در محل انشعابات کوچک به کار برده می شود و معمولاً در نرمهای PV1 تا PV8 یافت می شود.

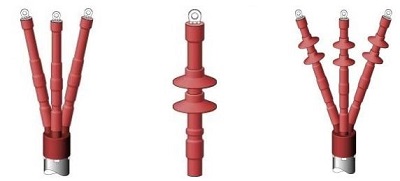

روش بستن مفصل و سر کابل
عملیات لخت کردن و بستن سر کابل و مفصل یکی از کارهای دقیق است که باید با نهایت دقت و حوصله و درایت انجام گیرد. کوچکترین خطا و بی دقتی موجبات متصل شدن سیم ها به یکدیگر و یا یک سیم یا زمین و سوختن کابل را فراهم می آورد ، اتصال کوتاهی که بدین ترتیب به وجود می آید، باعث عبور جریان بسیار زیاد از داخل هادی کابل شده ، درجه حرارت به سرعت افزایش یافته عایق کابل را خراب و یا عمر آن را کوتاه می کند.
در تابلوهای مؤسسات صنعتی و یا در تابلوهای انشعاب ، کابل ها به طور مستقیم و یا به وسیله سر کابل داخلی به کلید ، فیوز و یا شینه ها وصل می شوند. همچنین در مواردی که انتهای کابل زمینی در هوای آزاد قرار می گیرند (مانند اتصال کابل های زمینی به سیم های هوایی)، جهت حفاظت کابل در مقابل عوامل جوی و مکانیکی از سر کابل استفاده می شود ، در کابل کشی فشار ضعیف معمولاً از دو دسته کابل، مسلح و غیر مسلح استفاده می شود که متداول ترین آنها کابل های NKBA و NYY است
کابل ها از نقطه نظر کاربرد به دو صورت مختلف ساخته می شوند :
سیم افشان انواع مختلفی دارد :
کابل های مسلح کابل هایی هستند که برای تحمل ضربه ها و فشار و همچنین نفوذ رطوبت و سایر عوامل دارای نوارهایی از فولاد و غلاف های سربی هستند، ولی کابل های غیر مسلح فاقد این نوع ساختمان بوده و فقط از نقطه نظر الکتریکی عایق شده اند
