تست های مکانیکی کابل

یکی از مهمترین تست ها در تکنولوژی برق و الکترونیک ، تست کابل است ، آزمایش های کابل معمولا برای تعیین مناسب بودن ، کیفیت و عملکرد کابل انجام می شود.

تست‌های مکانیکی کابل برای پیش‌بینی و مقابله با هرگونه آسیب فیزیکی کابل به‌کار می‌روند ، طیف گسترده‌ای از تکنیک‌های تست مکانیکی و تجهیزات آن‌ها وجود دارند که افراد می‌توانند بسته به نیازشان از این ابزارها و روش‌ها استفاده کنند.

معمولاً تست‌های مکانیکی کابل برای بررسی سه قابلیت زیر انجام می‌شود :

میزان انطباق کابل

میزان کیفیت کابل

میزان کارایی کابل

روند انجام این نوع تست به این صورت است که کابل را تحت شرایط سخت مکانیکی قرار می‌دهند و مقاومت آن را در این شرایط ارزیابی می‌کنند ، برای اندازه‌گیری دقیق میزان مقاومت کابل نیز شرایط را تا جایی سخت می‌کنند که عایق یا روکش کابل آسیب ببیند.

فاکتورهای قابل تشخیص و قابل اندازه‌گیری در تست مکانیکی کابل

در تست‌های مکانیکی کابل ، خواص فیزیکی عایق یا روکش کابل‌ها ارزیابی می‌شود و خواص شیمیایی نظیر طول عمر ، تراکم و مقاومت شیمیایی کابل بررسی نمی‌شود.

سه فاکتور کلی که در تست مکانیکی کابل برای ارزیابی انعطاف‌پذیری :

پیچش کابل

پیچش کابل که شامل زاویه و سرعت پیچش و همچنین مقاومت فیزیکی آن در مقابل پیچ خوردگی است.

خمش کابل

خمش کابل که برای نشان دادن میزان خم شدگی کابل تحت شرایط عملیاتی سخت کاربرد دارد.

کشش کابل

کشش کابل که میزان استقامت مکانیکی و ازدیاد طول کابل تحت نیروی کششی یا بیش از حد را بررسی می‌کند.

اهمیت انجام تست مکانیکی کابل

تست مکانیکی کابل به ما کمک می‌کند تا کابل را بر اساس نیازمان انتخاب کنیم و متوجه شویم که چه کابلی از نظر کاربرد برای ما مناسب‌تر است.

معمولا ضمانت کابل‌ها محدود است و باید کابلی را پیدا کنید که بعد از گذشت تاریخ گارانتی نیز بتواند عملکرد خوبی داشته باشد.

.هزینه انجام انواع تست‌های کابل از هزینه‌ تعمیر کابل ‌کشی‌های آسیب دیده بسیار کمتر خواهد بود

تست مکانیکی کابل از بروز چه خطراتی پیشگیری می‌کند ؟

تست‌های مکانیکی کابل از بروز خطرات زیر جلوگیری میکند :

پارگی عایق کابل‌ها در اثر پیخ‌ خوردن

خمیدگی یا کشیده شدن کابل و پیش ‌گیری از برق گرفتگی

قطع‌ شدن کابل در شرایط مکانیکی سخت

خطراتی نظیر آتش‌ سوزی

له ‌شدگی و قطع اتصال کابل

آسیب‌ های فیزیکی کابل‌ های زیرزمینی و توکار

در چه مواقعی انجام تست‌ های مکانیکی کابل ضروری است ؟

در موقعیت‌ های حساس زیر حتما این تست‌ ها را انجام دهید.

پروژه‌های عظیم که نیازمند مقدار زیادی تأسیسات و تجهیزات برقی هستند و هزینه‌های تعمیرشان زیاد است.

پروژه‌هایی که به زیرساخت‌ های قوی نیاز دارند و فشار مکانیکی روی تجهیزات برقی زیاد است.

پروژه ‌هایی که نیاز به سطح امنیتی و حفاظتی بالایی دارند ، مثل پایگاه‌های داده‌ای و مراکز داده.

پروژه‌ هایی که تعمیر و بازسازی آن ‌ها کار دشواری است و باید زیرساخت ‌های مقاومی داشته باشند.

ساختمان‌ های اصلی که ممکن است سالیان سال دست ‌نخورده بمانند و بازسازی نشوند.

ابزارهای لازم برای انجام تست مکانیکی کابل

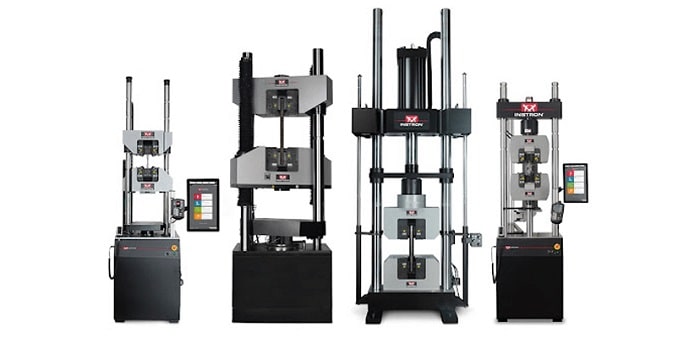

دستگاه تست کشش کابل یا (Tension meter)

به کمک این دستگاه می‌توان تحمل کشش در کابل و بازگشت آن به حالت اولیه را تست و تحت شرایط کشش بررسی کرد :

استقامت مکانیکی عایق و روکش

استحکام تسلیم

تنش شکست

ازدیاد طول تا شکست

ازدیاد طول تا نقطه تسلیم

ضریب یانگ

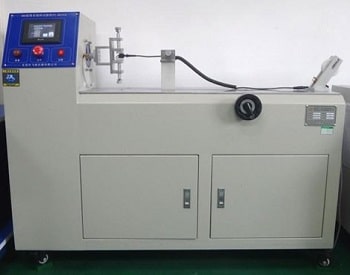

دستگاه تست پیچش کابل

این دستگاه برای اندازه‌ گیری مقاومت کابل‌ های مختلف در برابر پیچش استفاده می‌شود

این دستگاه مشکلات زیر را در کابل نشان می‌دهد :

پارگی ژاکت در اثر پیچش

آسیب به عایق و هادی کابل

قطع‌شدن یا باز‌شدن اتصالات کابل

تاثیرات الکتریکی ناشی از پیچ‌ خوردگی کابل

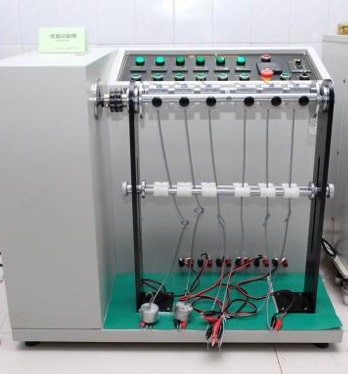

دستگاه تست خمش کابل

این دستگاه از ابزارهای تست کابل برای اندازه ‌گیری میزان خمیدگی کابل در دو جهت ساعتگرد و پادساعتگرد است.

این دستگاه تأثیرات زیر را ارزیابی می‌کند :

آسیب بیش از حد به عایق و روکش کابل

آسیب الکتریکی به هادی

تأثیرات پیچش روی ویژگی‌های کلی الکتریکی

دستگاه تست ضربه کابل

این ابزار تست کابل برای اندازه‌گیری مقاومت کابل در برابر فشار وزنه ‌ها و سقوط از ارتفاع به‌کار می‌رود.

این دستگاه به شما کمک می‌ کند فاکتور های زیر را ارزیابی کنید :

آسیب به کابل بر اثر وزن سنگین

پارگی کابل به‌علت تحمل وزنه‌های سنگین

تغییرات الکتریکی ناشی از له‌شدن کابل

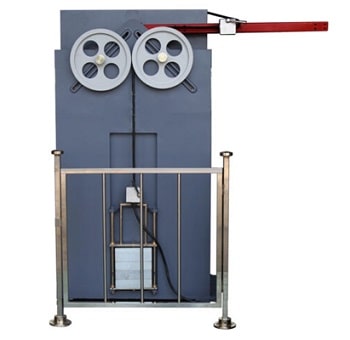

دستگاه تست انعطاف‌پذیری

این دستگاه نیز مشابه دستگاه تست پیچش و خمش ، برای اندازه ‌گیری میزان مقاومت کابل در برابر حرکات شدید و وضعیت ‌های نامناسب استفاده می‌شود.

با کمک این دستگاه مشکلات زیر در کابل مشخص می شود.

شکستگی کابل در خمیدگی‌های بیش‌ازحد

تاثیرات الکتریکی در هنگام خمیدگی کابل

مشکلات خمیدگی در جهات مختلف

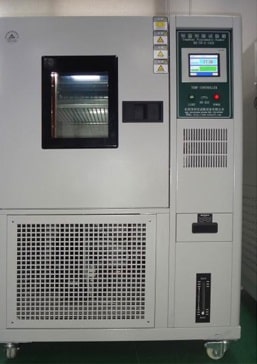

اتاق آزمایش ESS Chamber

برای تست کابل در برابر شوک‌ های حرارتی و اندازه ‌گیری مقاومت دمایی آن می‌توان از این اتاقک‌ ها استفاده کرد ، ضمن اینکه با کمک اتاق ESS Chamber ، امکان اندازه‌ گیری فاکتورهایی نظیر لرزش و رطوبت نیز وجود دارد.

با کمک اتاق آزمایش ESS می‌توانیم از بروز اتفاقات زیر برای کابل در دماهای بیش از حد زیاد یا کم باخبر شویم

خشک شدن ، ترک خوردن یا لایه ‌لایه شدن ژاکت کابل

نشت و پارگی اتصالات و ژاکت کابل

تغییر خواص الکتریکی کابل بر اثر گرما

تست‌ های اندازه‌گیری الکتریکی کابل‌

تست ضخامت عایق

تست مقاومت هادی

تست اندازه‌گیری قطر کلی کابل

تست‌های فیزیکی عایق و شیت

تست استحکام کششی و انقباضی عایق

تست بمب هوا

تست بمب اکسیژن

تست تحمل داغی

تست مقاومت روغن

تست مقاومت رطوبت

تست ولتاژ بالا

تست اشتعال
