انتخاب کابل مناسب برای کنتور برق
مقدار برقی که در هر سیستم و محیطی مورد استفاده قرار می گیرد برای محاسبه نیازمند وسیله ای است که بتوان از طریق آن میزان برق مصرف شده را بر حسب کیلو وات اندازه گیری کرد و تنها دستگاه یا سیستمی که بتوان توسط آن مقدار برق استفاده شده را به طور دقیق محاسبه کرد کنتور برق است.
کنتور وسیله ای است که برای اندازه گرفتن مقدار انرژی الکتریکی که مقدار مصرف شده را بر حسب کیلو وات ساعت محاسبه و سپس به نمایش می گذارد.

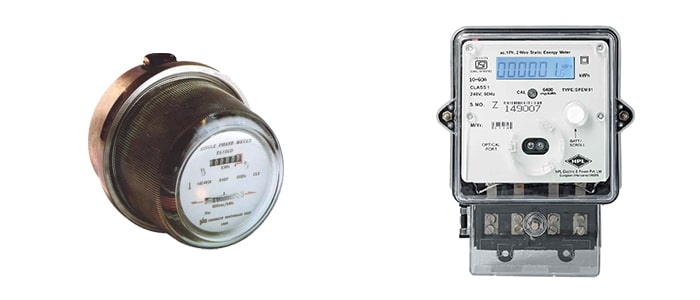

کنتور ها دارای دو نوع مکانیکی و دیجیتالی هستند که اکنون در مکان های تجاری ، سازمانی ، صنعتی و … مورد استفاده قرار می گیرند.
عوامل مهم در انتخاب کابل مناسب برای کنتور برق
کابل های زیادی برای توزیع و منتقل کردن انرژی الکتریکی تولید و عرضه شده اند که می توان از هر یک از آن به عنوان یک اتصال دهنده در کنتور برق استفاده کرد ، اما همانطور که در بالا نیز گفته شد تهیه و انتخاب کابل مناسب برای کنتور برق نیازمند در نظر گرفتن مواردی است که به شرح زیر هستند :
ولتاژ در مدار ثانویه ترانسفورماتورهای توزیع در ایران تقریبا 230 ولت (به صورت تک‌فاز) است که با در نظر گرفتن افت ولتاژ ، برقی که به مصرف کننده می‌رسد ، تقریبا در حدود 220 ولت خواهد شد ، بر خلاف ولتاژ که برای مصرف کننده‌های تک فاز ، تقریبا ثابت است ، از نظر جریان عبوری از کنتور ، تفاوت زیادی بین مصرف کننده‌ها وجود دارد.
جریان استاندارد برای انشعاب تک‌فاز ، 25 آمپر است ، ولی در روستاها از انشعاب تک فاز 15 آمپر هم استفاده می‌شود ، در حال حاضر به دلیل استفاده از تجهیزات پرمصرف ، تعداد انشعاب های تک‌فاز 32 آمپر نیز رو به گسترش است.
پارامتر تأ‌ثیرگذار بعدی در انتخاب سیم مناسب برای کنتور ، حداکثر فاصله مجاز است که در جدول زیر برحسب واحد متر برای اشتراک‌های 15، 25 و 32 آمپر تک‌فاز و برای سه سطح مقطع مختلف از کابل‌های مسی دو رشته‌ای بیان شده است.
آلومینومی باید سطح مقطع کابل مسی را در 6/1 ضرب کرد ، در شرایط جریان یکسان ، هرچه سطح مقطع کابل بیشتر باشد می‌تواند فواصل بیشتری را پوشش دهد.
| آمپر مقطع | 6mm2 | 10mm2 | 16mm2 |
| 15A | 108m | 180m | 288m |
| 25A | 65m | 108m | 173m |
| 32A | 50m | 84m | 135m |
به طور معمول برای هر نوع استفاده ای از کابل های برق می بایست به ویژگی ها و خصوصیات آن توجه بسیار زیادی کرد و همچنین پیش از انتخاب و خرید به معیارهای لازم برای استفاده مناسب و بهینه نیز دقت داشته باشید ، برخی از ویژگی های کابل مناسب برای کنتور برق به شرح زیر است :
هادی سیم و کابل
هادی کابل مناسب برای کنتور برق بهتر است از نوع مس آنیل شده تک مفتولی و یا از نوع تابیده شده منظم باشد که باید در هر دو صورت بر اساس استانداردهای جهانی تولید شده باشد.
عایق سیم و کابل
نوع عایق کابل مناسب برای کنتور بهتر است از نوع PVC نوع A باشد.
روش قرار گرفتن رشته ها
نحوه قرار گرفتن رشته ها در کابل برای کنتور می بایست از نوع به هم تابیده باشند.
نوع و جنس روکش میانی
بهترین و مناسب ترین نوع کابل برای کنتور برق کابلی است که رشته های به هم تابیده قرار داده در لایه میانی آن با نوع روکش PVC اکسترود شده و یا PVC از نوع نواری باشد که به طور کامل رشته سیم های داخلی کابل را پوشانده باشد.
نکات مهم در خرید کابل مناسب برای کنتور برق
جهت خرید کابل مناسب برای کنتور برق لازم است پیش از خرید اطلاعات کاملی از خصوصیات و ویژگی های کابل مناسب در دست داشته باشید تا بتوانید از طریق آن بهترین و مناسب ترین نوع کابل برق را تهیه و به کار ببرید
برای فواصل بیشتر از چه کابلی استفاده کنیم؟
اگر فاصله میان شبکه و محل مصرف بیشتر از 300 متر باشد ، با توجه به جدول نمی توان از سایزهای یاد شده برای مصارف 32، 25 و 15 آمپر استفاده نمود ، چرا که افت ولتاژ بیشتر از 5 درصد خواهد شد.
پس ناگزیر خواهیم بود که کابل با سایزهای بالاتر را انتخاب کنیم ، در سایزهای بالاتر از 35 میلیمتر مربع ، می توانیم از کابل تک رشته بهره ببریم ، به این شکل که یک رشته را برای فاز و یک رشته را برای نول نصب نماییم.
قیمت کابل مناسب کنتور برق
کابل مناسب برای کنتور برق با توجه به قدرت و نیاز کنتور های برق در ولتاژ های مختلف با ویژگی ها عایقی خاص تولید و عرضه می‌شوند که همین امر موجب تفاوت در قیمت ها بر اساس خصوصیات و ویژگی های کابل مناسب برای کنتور برق می شود.
البته موارد دیگری نیز بر نحوه قیمت گذاری کابل های کنتور برق تاثیر می گذارد که در این خصوص می توان موارد زیر را نام برد :
انتخاب کابل برای موتور
بیشترین حجم مصرف برق در صنعت مربوط به الکتروموتورهای سه فاز است که توسط کابل سه فاز تغذیه می‌شوند ، انتخاب کابل با سطح مقطع مناسب برای الکتروموتورها را می‌توان از دو دیدگاه ظرفیت آمپری و افت ولتاژ مجاز بررسی کرد.
جریان نامی یک موتور سه فاز از رابطه‌ی زیر محاسبه می‌شود :

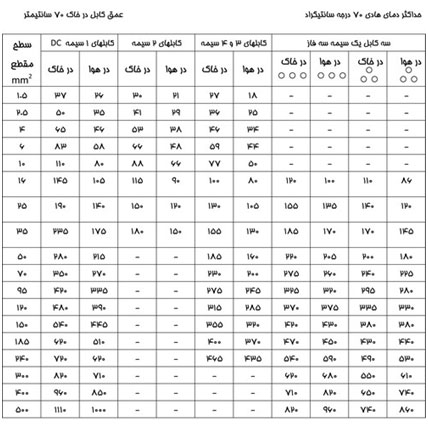

که در این رابطه P توان موتور بر حسب وات ، V ولتاژ خط بر حسب ولت، K ضریب قدرت ، η راندمان موتور و I جریان نامی است ، به عنوان مثال برای یک موتور سه فاز با توان 10 کیلو وات ، ضریب قدرت 86/0 ، راندمان 95/0 و ولتاژ خط 400 ولت ، جریان نامی با توجه به رابطه فوق ، 18 آمپر می‌شود ، با استفاده از جدول تعیین جریان مجاز کابل‌های برق با توجه به شرایط محیط ، می‌توان سطح مقطع مناسب کابل موتور را تعیین کرد که در مورد مثال بالا این مقدار 5/1 میلیمتر مربع می‌شود.
از دیدگاه افت ولتاژ ، سطح مقطع کابل را می‌توان از رابطه زیر محاسبه کرد :
در این رابطه A سطح مقطع کابل بر حسب میلیمتر مربع ، N ضریب هدایت هادی ، L طول کابل، P توان بر حسب کیلووات و ΔV افت ولتاژ مجاز است ، در مورد مثال فوق و با فرض افت ولتاژ دو درصد ، طول 100 متر برای کابل ضریب هدایت 56 برای مس ، سطح مقطع کابل برابر با 6 میلیمتر مربع خواهد شد.
جدول قطر کابل برق
پتانسیل حمل بار الکتریکی توسط کابل ها با اندازه‌گیری قطر آنها سنجیده می‌شود ، یکی از راه‌هایی که می‌توان قطر سیم و کابل برق را اندازه‌گیری کرد ، استفاده از دستگاهی است که به همین منظور ساخته شده است.

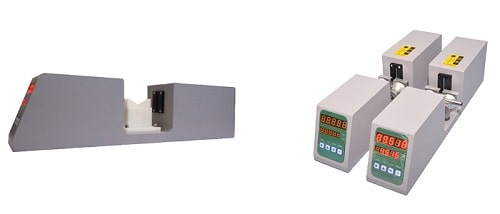

دستگاه اندازه گیری قطر سیم و کابل ، سوراخ‌های متعددی دارد که می‌توانید با قرار دادن سیم یا کابل مورد نظر روی آنها و پیدا کردن سوراخی مناسب با سیم و کابل خود ، قطر را به دست آورید.
کولیس ، دستگاه دیگری است که می‌توان از آن برای به دست آوردن قطر سیم و کابل کمک گرفت ، کافیست کابل را داخل گیره‌های کولیس بگذارید و پس از کنار زدن گیره متحرک دستگاه ، عدد نوشته شده را که در واقع همان قطر کابل است بخوانید ، قطر سنج لیرزی هم برای به دست آوردن قطر کابل و سیم استفاده می‌شود.
جدول قطرهای رایج کابل های مسی و آلومینیومی در بازار
| آلومینیوم (میلی تر) | مس (میلی تر) |
| 2/5 | 1/5 |
| 4 | 2/5 |
| 6 | 4 |
| 10 | 6 |
| 16 | 10 |
| 25 | 16 |
| 50 | 25 |
| 70 | 35 |
| 95 | 50 |
| 120 | 70 |
| 150 | 95 |
| 185 | 120 |
| 240 | 150 |
| 300 | 185 |
| 400 | 240 |
| 500 | 300 |
